بسیاری از فعالان صنعت پلاستیک و علاقه‌مندان به قالب‌سازی به دنبال شناخت دقیق و کاربردی انواع قالب‌های تزریق پلاستیک هستند و اغلب در جستجوهای خود با اصطلاحات و دسته‌بندی‌های مختلفی روبرو می‌شوند: قالب‌های تک کویتی و چند کویتی، قالب‌های راهگاه سرد و راهگاه گرم ، قالب‌های ساده و گیربکسی و به‌ویژه قالب تزریق سه صفحه ای و دو صفحه ای که بحث‌های زیادی پیرامون مزایا و محدودیت‌های هر یک شکل گرفته‌است.
کاربران معمولاً سوالاتی مثل «کدام قالب برای تولید محصولات پیچیده مناسب‌تر است؟» یا «مزایا و معایب قالب سه صفحه ای نسبت به قالب دو صفحه ای چیست؟» را جستجو می‌کنند و به دنبال منابعی معتبر و کاربردی هستند تا تصمیمات فنی خود را با اطمینان بگیرند.
در این مقاله، شما با مطالعه کامل محتوا و مشاهده ویدیوهای جذاب قرار داده شده، به طور دقیق با قالب تزریق پلاستیک سه صفحه ای آشنا خواهید شد؛ از اجزا و عملکرد آن گرفته تا کاربردها در صنایع مختلف.
علاوه بر این، با مقایسه تفاوت مکانیزم قالب سه صفحه ای و دو صفحه ای، می‌توانید با استفاده از خدمات قالب سازی تزریق پلاستیک آرین بهترین گزینه را برای تولید محصول خود انتخاب کنید.
فهرست
- اجزای کلی ساختمان قالب تزریق پلاستیک
- قالب تزریق دو صفحه ای چیست ؟
- قالب تزریق سه صفحه ای چیست ؟
- تفاوت قالب تزریق پلاستیک سه صفحه ای با دو صفحه
- کاربرد قالب پلاستیک سه صفحه ای در صنایع مختلف
- مزایا و معایب قالب های سه صفحه ای و قالب های دو صفحه ای
- جمع بندی، کدام قالب بهتر است ؟
- سوالات متدوال پیرامون قالب سه صفحه ای

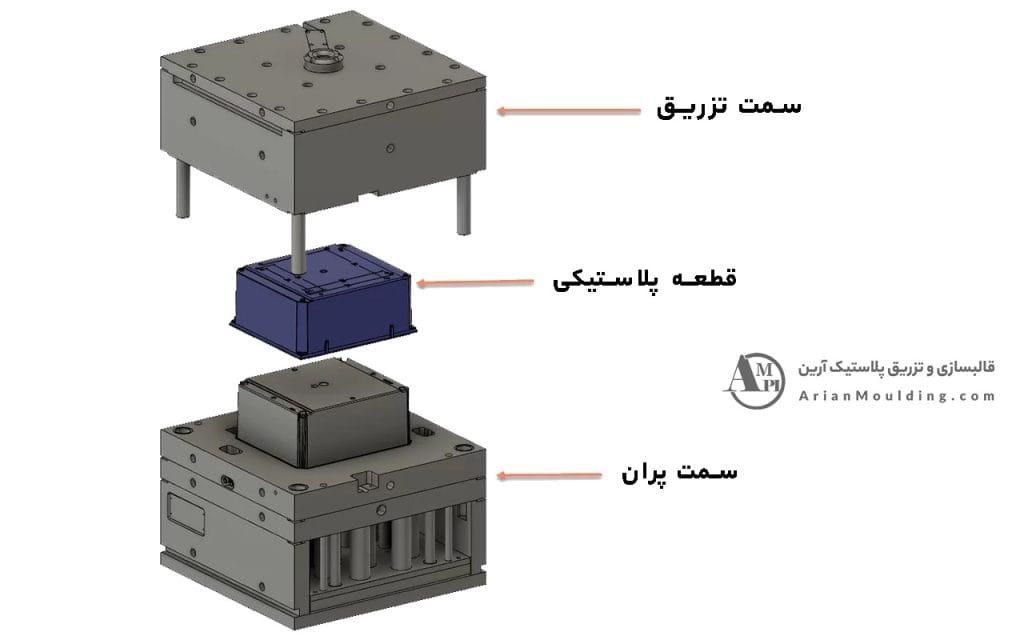

اجزای کلی ساختمان قالب تزریق پلاستیک
به طور خلاصه، اجزای قالب تزریق پلاستیک سه صفحه ای همان بخش‌هایی هستند که یک قالب تزریق را تشکیل می‌دهند و برای ساخت قطعات پلاستیکی مورد استفاده قرار می‌گیرند.
این اجزا شامل پایه قالب، سیستم شکل‌دهی، سیستم راهگاهی یا تغذیه، سیستم پران، سیستم خنک‌کاری و سیستم راهنما است. هر یک از این اجزا نقش بسیار مهمی در فرآیند تزریق پلاستیک دارند و بروز مشکل در هر جزء می‌تواند کل فرآیند را تحت تأثیر قراردهد.
درک دقیق اجزای قالب تزریق پلاستیک برای هر فردی که در تولید قطعات پلاستیکی فعالیت میکند ضروری است. با شناخت کامل این اجزا و نحوه عملکرد آن‌ها در کنار یکدیگر، می‌توان اطمینان حاصل کرد که فرآیند تزریق پلاستیک به شکل کارآمد و مؤثر انجام می‌شود و قطعاتی با کیفیت بالا و مطابق نیاز مشتری تولید خواهندشد.
اجزای اصلی قالب تزریق پلاستیک
اجزای قالب، مهم‌ترین عناصر در فرآیند تزریق پلاستیک هستند. در مقاله‌ای جداگانه علاوه بر معرفی هریک از این اجزا، کاربرد آن ها را نیز به طور کامل بررسی کرده‌ایم؛ برای مطالعه این مقاله می‌توانید از لینک پایین این بخش استفاده‌کنید.
اما در این بخش قصد داریم اجزای کلی قالب تزریق را که وظیفه‌ی شکل‌دهی پلاستیک مذاب به فرم و اندازه مورد نظر را بر عهده دارند؛ توضیح دهیم. این اجزا سه بخش اصلی دارند که عبارت‌اند از:
- پایه قالب :
- نقش فونداسیون قالب را دارد و سایر اجزا روی آن سوار می‌شوند.
- معمولاً از فولاد باکیفیت ساخته می‌شود تا در برابر فشار و دمای بالای فرآیند مقاومت کند.
- صفحات سنبه و ماتریس :
- دو نیمه اصلی قالب هستند که شکل قطعه پلاستیکی را ایجاد می‌کنند.
- ماتریس فرم خارجی و سنبه فرم داخلی قطعه را تشکیل می‌دهد.
- معمولاً از فولاد سخت ساخته می‌شوند.
- اینسرت‌های قالب :
- اجزایی از قالب که برای ایجاد جزئیات خاص مانند رزوه، لوگو یا اشکال پیچیده به قالب افزوده می‌شوند.
- اینسرت‌ها قابلیت نصب و جداسازی آسان دارند.
به طور حتم قالب های تزریق پلاستیک شامل اجزای بیشتری است که فرصت توضیح هریک از آن ها در این بخش نیست؛ بنابراین پیشنهاد می‌کنیم برای آشنایی بیشتر با سایر اجزای قالب های تزریق پلاستیک، مقاله‌ی زیر را از دست ندهید.
قالب تزریق دو صفحه ای چیست ؟
این نوع قالب، ابتدایی‌ترین و پرکاربردترین نوع قالب تزریق است که اغلب برای تولید قطعات پلاستیکی ساده مورد استفاده قرار می‌گیرد.
همانطور که در ویدیو بالا مشاهده می‌کنید؛ ساختار قالب های دوصفحه شامل صفحه ماتریس ، صفحه سنبه و دو سطح جدایش است. این قالب تنها در یک مرحله باز می‌شود.
سیستم تغذیه در اکثر قالب های دو صفحه به صورت راهگاه سرد کار می‌شود بنابراین در این قالب ها باید راهگاه پس از فرایند تولید از قطعه اصلی جدا گردد. با وجود اینکه قالب دو صفحه ای روشی ساده‌تر و کم‌هزینه‌تری نسبت به سایر قالب ها به شمار می‌رود، قادر به تولید قطعات باکیفیت است؛ اما برای هرقطعه ای کاربرد ندارد.
گیت سوزنی ، گیت پرده‌ای ، گیت پنجره‌ای و… تنها چند نمونه از گیت های تزریق راهگاه سرد است که با توجه به قطعه و تحلیل هایی که از نرم‌افزار مولدفلو بدست‌می‌آید؛ برای قالب تزریق در نظر گرفته می‌شود تا مشکلی حین فرایند تولید پیش نیاید.
در مقاله‌ی زیر تلاش کردیم متداول‌ترین گیت‌های تزریق که نقش کلیدی در کیفیت نهایی محصول دارد را بررسی کنیم؛ اگر کنجکاو شدید تا بیشتر دررابطه با هریک از این گیت ها بدانید، این مقاله را از دست‌ندهید.
قالب دو صفحه چگونه کار میکند
برای درک بهتر تفاوت میان قالب دو صفحه ای و قالب سه صفحه ای ، لازم است ابتدا مکانیزم عملکرد هرکدام بررسی شود.
قالب دو صفحه ای انتخاب رایجی برای تولید قطعات پلاستیکی ارزان است. این قالب دارای یک صفحه سنبه و یک صفحه ماتریس است که در خط جدایش از هم جدا می‌شوند و فرآیند باز شدن آن تنها در یک مرحله انجام می‌گیرد.
پس از عملیات تزریق، محصول تولید شده به همراه راهگاه در سمت متحرک قالب باقی می‌ماند. در نتیجه، سیستم پران به گونه‌ای عمل میکند که محصول و راهگاه را از همان سطح جدایش به بیرون هدایت کند.
در نهایت، پس از باز شدن قالب، قطعات توسط سمت متحرک که شامل سیستم پران است، از قالب بیرون انداخته‌می‌شوند.

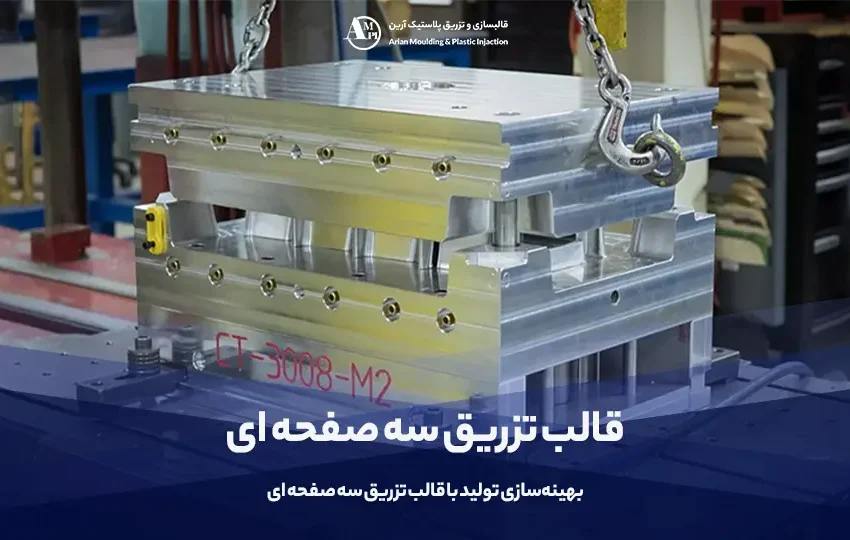

قالب تزریق سه صفحه ای چیست ؟
اصلی‌ترین تفاوت میان قالب دو صفحه ای و قالب سه صفحه ای وجود یک صفحه راهگاه اضافه در ساختمان قالب است. به همین دلیل، راهگاه در داخل این صفحه باقی می‌ماند و به طراح و قالبساز کمک میکند که محل قرارگیری راهگاه بنابر نیاز آزادانه‌تر انتخاب شود.
محل قرارگیری گیت تزریق نیز در این نوع قالب ها انعطاف‌پذیرتر است و می‌توان آن را در نقاط مختلفی قرار داد. فرآیند باز شدن قالب سه صفحه ای در دو مرحله متمایز انجام می‌شود. هرچند وجود صفحه راهگاه باعث افزایش هزینه ساخت قالب می‌شود، اما قالب های سه صفحه ای بهترین گزینه برای تولید قطعات دقیق‌تر و با کیفیت بالاتر به شمار می‌روند.
به لحاظ ماندگاری اثر گیت تزریق بر روی سطح قطعه، می‌توان گفت گیت هایی که در قالب های سه صفحه ای استفاده می‌شود بسیار شبیه به گیت های راهگاه گرم است؛ اما قطعا سیستم تغذیه قالب تزریق سه صفحه ای از نوع راهگاه گرم نیست.
استفاده از راهگاه گرم یا هات رانر در قالب تزریق پلاستیک یکی از اصلی ترین معیار های افزایش بهره‌وری، کاهش ضایعات و بهبود کیفیت نهایی محصولات است؛ که به تولیدکنندگان اجازه می‌دهد در بازه زمانی کمتر، محصولات بیشتری تولید کنند.
این موارد تنها بخشی از مزیت هایی است که این سیستم تغذیه در اختیار صنعتگران قرارداده‌است؛ برای مطالعه بیشتر در خصوص راهگاه گرم و آشنایی با نحوه عملکرد آن مقاله زیر را از دست ندهید.
قالب سه صفحه ای چگونه کار میکند
با توجه به ویدیو بالا، هنگام باز شدن قالب سه صفحه ای، ابتدا صفحه راهگاه و صفحه حفره از هم فاصله می‌گیرند. در این مرحله محصول قالب‌گیری‌شده را از گیت تزریق جدا می‌شود.
بعد از حرکت صفحه‌ی سنبه، با وجود کشنده هایی که در قالب تعبیه شده‌است؛ صفحه راهگاه بیشتر به جلو کشیده‌می‌شود تا از سرنازل دستگاه جدا شود.
در نهایت، صفحه‌ی سنبه و ماتریس از یکدیگر جدا می‌شوند تا قطعه به‌طور کامل از قالب خارج شود. همانند سایر قالب‌های تزریق، فرآیند تزریق ، خنک‌کاری و خروج قطعه نیز در قالب های سه صفحه ای وجود دارد.
علاوه‌بر آن با وجود دو خط جدایش در این قالب ، فرایند حذف راهگاه توسط اپراتور به طورخودکار حذف می‌شود؛ همین موضوع فرایند تولید را نیز تسریع می‌بخشد.

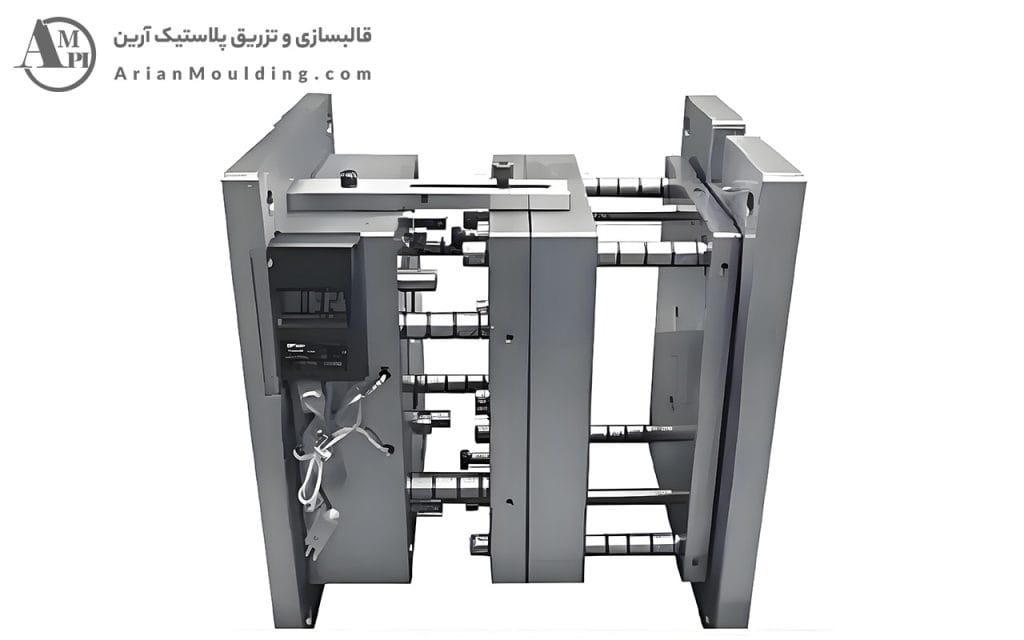

تفاوت قالب تزریق پلاستیک سه صفحه ای با دو صفحه
همانطور که در بخش‌های قبلی درباره نحوه عملکرد قالب‌های دو صفحه ای و قالب های سه صفحه ای توضیح دادیم، این دو نوع قالب در ساختار و کاربرد تفاوت‌های مهمی با یکدیگر دارند. از سوی دیگر، نوع سیستم تغذیه (راهگاه) نیز نقش تعیین‌کننده‌ای در کیفیت و بهره‌وری فرآیند تزریق پلاستیک ایفا میکند.
انتخاب نادرست سیستم تغذیه می‌تواند منجر به اتلاف مواد اولیه، افت کیفیت محصول نهایی و افزایش هزینه‌های تولید شود؛ مسائلی که هیچ تولیدکننده‌ای تمایل به مواجهه با آن‌ها ندارد.
بنابراین اگر به دنبال تصمیم‌گیری آگاهانه و کاهش ریسک‌های تولید هستید، پیشنهاد می‌کنیم حتماً مقاله‌ی زیر را مطالعه کنید تا با تفاوت‌های راهگاه گرم و راهگاه سرد و تأثیر هر کدام بر فرآیند تولید بیشتر آشنا شوید.
این دو دسته از قالب ها در بخش های مختلفی با یکدیگر تفاوت دارند که در ادامه، مهم‌ترین این تفاوت‌ها را توضیح خواهیم داد.
قالب دو صفحه ای
این قالب ها دارای ساختاری ساده با یک خط جدایش است که شامل صفحه سنبه و صفحه ماتریس می‌شود. این سادگی باعث می‌شود ساخت و نگهداری آن آسان‌تر، کم‌هزینه‌تر و با راندمان بالاتر باشد.
این قالب معمولاً دارای یک نقطه تزریق بوده و برای تولید قطعات پلاستیکی ساده یا تک‌گیت با طراحی‌های غیرپیچیده کاربرد دارد. به همین دلیل بیشتر در پروژه‌هایی که سرعت تولید و هزینه پایین اهمیت دارند، استفاده می‌شود.
قالب سه صفحه ای
در مقابل قالب تزریق سه صفحه ای به دلیل وجود صفحه راهگاه، یک خط جدایش اضافی دارد و از سه بخش اصلی تشکیل شده‌است. این طراحی پیچیده‌تر بوده و هزینه ساخت و نگهداری بالاتری دارد، اما انعطاف بیشتری در فرآیند تزریق فراهم میکند.
با استفاده از چندین نقطه تزریق، این قالب برای تولید قطعات بزرگ، پیچیده یا چند گیتی مناسب است و به توزیع یکنواخت مواد و بهبود کیفیت محصول کمک میکند، هرچند زمان تولید در آن طولانی‌تر از قالب دو صفحه ای است.
جمع بندی تفاوت قالب های سه صفحه ای و دو صفحه ای
در پایان این بخش به طور خلاصه هریک از تفاوت هایی که قالب سه صفحه ای با قالب دو صفحه ای دارد را در یک جدول آورده‌ایم که می‌توانید از آن استفاده کنید.
| معیار مقایسه | قالب دو صفحه ای | قالب سه صفحه‌ای |
|---|---|---|
| ساختار | دارای یک خط جدایش و شامل دو بخش اصلی: صفحه سنبه و صفحه ماتریس | دارای دو خط جدایش و سه بخش اصلی: صفحه سنبه ، صفحه ماتریس و صفحه اسپرو |
| پیچیدگی | ساده‌تر، اجزای کمتر و ساخت آسان‌تر | پیچیده‌تر، نیازمند قطعات اضافی برای کنترل جریان مذاب |
| کاربرد | مناسب برای طراحی‌های ساده و تزریق تک‌گیت | مناسب برای قطعات پیچیده یا بزرگ با نیاز به چندین گیت |
| بهره‌وری تولید | راندمان بالا و زمان سیکل کوتاه‌تر | زمان سیکل طولانی‌تر به دلیل مراحل اضافی اما مناسب برای تزریق چندگانه |
| هزینه | اقتصادی‌تر از نظر تولید و نگهداری | گران‌تر در تولید و نگهداری به دلیل پیچیدگی ساختار |
| روش تزریق | معمولاً دارای یک نقطه تزریق | امکان چندین نقطه تزریق برای توزیع یکنواخت مواد |

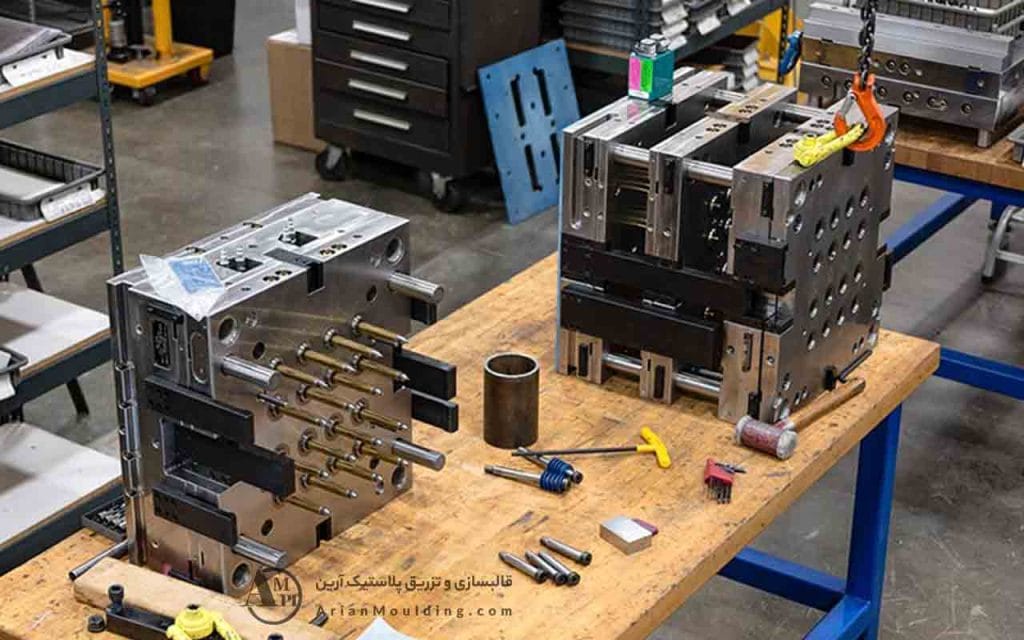

کاربرد قالب پلاستیک سه صفحه ای در صنایع مختلف
از الکترونیک تا خودروسازی، قالب تزریق سه صفحه ای به دلیل کارایی و انعطاف‌پذیری بالا در تولید قطعات پلاستیکی با کیفیت، کاربرد گسترده‌ای در صنایع مختلف دارند.
این قالب‌ها بیشتر در صنایعی مانند الکترونیک، خودروسازی، تجهیزات پزشکی و کالاهای مصرفی مورد استفاده قرار می‌گیرند. با وجود توانایی تولید قطعات پیچیده با جزئیات ظریف و کیفیت سطحی بالا، آن‌ها را برای کاربردهای دقیق و حساس، ایده‌آل ساخته است.
الکترونیک و لوازم برقی
در صنعت الکترونیک که دقت و کیفیت اهمیت بالایی دارند و با سرعت زیادی درحال پیشرفت است؛ قالب تزریق سه صفحه ای نقش اساسی ایفا می‌کنند.
این قالب‌ها به طور گسترده برای تولید قطعاتی مانند قاب گوشی‌های موبایل، کانکتورها و لوازم جانبی کامپیوتر به کار می‌روند. با استفاده از این قالب ها تولید طرح‌های پیچیده با حداقل نیاز به عملیات تکمیلی، آن ها را در صنعت الکترونیک به ابزاری ضروری تبدیل کرده‌است.
صنعت خودروسازی
بخش خودروسازی به شدت از قابلیت‌های تولید انبوه و دقیق قالب تزریق پلاستیک سه صفحه ای استفاده کرده‌است. این قالب‌ها در ساخت قطعات مختلف خودرو مانند داشبورد، سپرها و دریچه‌های سیستم تهویه مطبوع کاربرد دارند.
قالب تزریق پلاستیک سه صفحه ای به تولیدکنندگان کمک میکند، تا با رعایت استانداردهای سختگیرانه صنعت خودرو سرعت تولید محصولات مختلف در این صنعت را بهبود ببخشد.
تولید پرمصرف ترین قطعات خودرو به قالب های سه صفحه ای محدود نمی‌شود، زیرا تزریق پلاستیک توانسته‌است؛ بسیاری از قطعات مرتبط با این صنعت را تولید و به مصرف برساند.
در مقاله‌ی زیر تلاش کردیم مراحل گام‌به‌گام ساخت قالب تزریق پلاستیک خودرو و روش سفارش ساخت قالب بررسی کنیم و پر تیراژترین قطعات خودرویی که برای تولید و فروش در ایران بیشترین صرفه اقتصادی دارند را معرفی کنیم.
اگر قصد دارید با ساخت قالب تزریق پلاستیک خودرو وارد دنیای تولید در این صنعت شوید مقاله‌ی زیر را از دست ندهید.
مطالعه بیشتر : قالب تزریق پلاستیک خودرو | تولید پرمصرف ترین قطعات خودرو
تجهیزات پزشکی
در حوزه پزشکی، قالب های سه صفحه ای برای تولید قطعات با دقت بالا که در دستگاه‌هایی مانند سرنگ‌ها، تجهیزات تشخیصی و ابزارهای جراحی به کار می‌روند، ضروری هستند. مکانیزم قالب سه صفحه ای در تولید قطعات با کیفیت و یکنواختی بالا، نقش مهمی در تضمین ایمنی بیماران و رعایت استانداردهای سختگیرانه بهداشتی دارد.
کالاهای مصرفی
کالاهای مصرفی مانند ظروف پلاستیکی، اسباب‌بازی‌ها و مواد بسته‌بندی را به طور گسترده با قالب تزریق سه صفحه ای تولیدمی‌کنند. انعطاف‌پذیری قالب های سه صفحه ای در تولید اشکال و ابعاد متنوع باعث می‌شود تولیدکنندگان بتوانند دامنه وسیعی از محصولات را با حفظ کیفیت ظاهری و عملکردی ارائه دهند.
تزریق پلاستیک در بسیاری از صنایع نقشی تأثیرگذار و کلیدی داشته است؛ قالب تزریق سه صفحه ای تنها نمونه‌ای از کاربردهای متنوع این فناوری در تولید قطعات دقیق و باکیفیت هستند.
در صنایع لوازم خانگی و صنعت اسباب‌بازی تزریق پلاستیک فرصت تولید انبوه، طراحی پیچیده و محصولات با دوام را فراهم کرده‌است. اگر علاقه‌مندید بیشتر درباره تأثیر این صنعت بر لوازم خانگی یا نقش آن در نوآوری‌های حوزه اسباب‌بازی بدانید، پیشنهاد می‌کنم مقالات وبلاگ ما را در این زمینه مطالعه کنید.
مطالعه بیشتر : قالب تزریق لوازم خانه | آشنایی با روش‌های تولید لوازم خانه و آشپزخانه
مطالعه بیشتر : تزریق پلاستیک در صنعت اسباب‌بازی | ساخت، مزایا و کاربردها

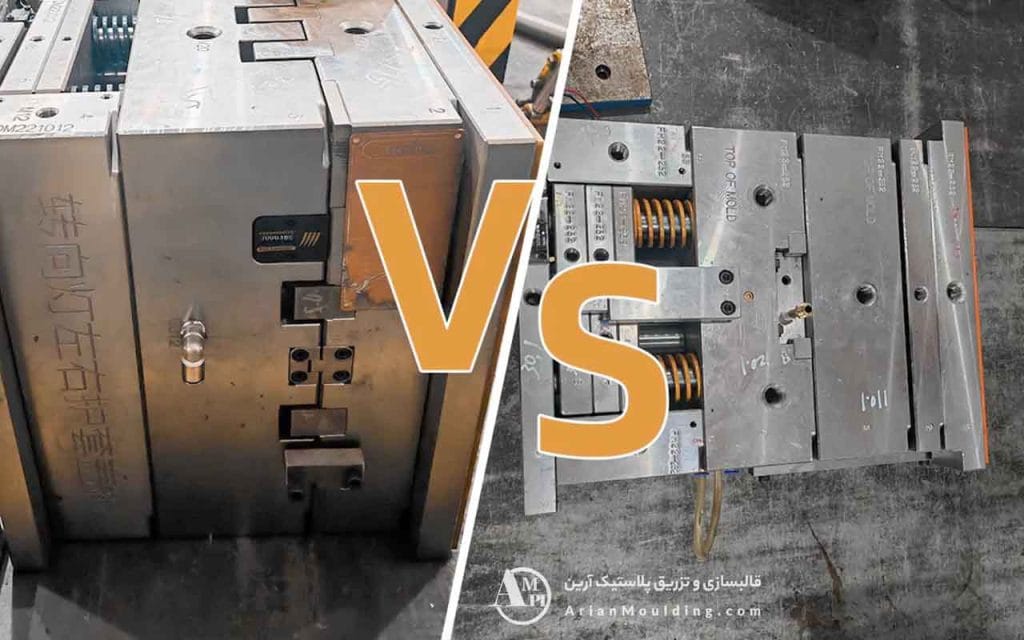

مزایا و معایب قالب های سه صفحه ای و قالب های دو صفحه ای
قالب دو صفحه ای یکی از ساده‌ترین قالب‌های تزریق پلاستیک است که در فرآیند تولید قطعات پلاستیکی مورد استفاده قرار می‌گیرد. ویژگی اصلی این قالب، طراحی نسبتاً ساده آن است که از دو صفحه اصلی تشکیل می‌شود.
صفحه‌ی سنبه که شکل داخلی قطعه را ایجاد میکند و صفحه‌ی ماتریس که شکل بیرونی و سطح نهایی قطعه پلاستیکی را شکل می‌دهد. با وجود این ساختمان ساده، قالب دو صفحه ای مزایای بسیاری دارد که در ادامه به هریک از آن ها می‌پردازیم.
مزایای قالب های دو صفحه ای
قالب‌های دو صفحه ای را می‌توان برای تولید طیف گسترده‌ای از محصولات به کار برد. این قالب‌ها هم برای تولید در تیراژ کم و هم برای تولید انبوه قابل استفاده هستند.
طراحی و ساخت قالب دو صفحه ای نسبتاً ساده است و همین موضوع موجب کاهش هزینه اولیه ساخت قالب و همچنین هزینه‌های نگهداری بعدی می‌شود. این ویژگی‌ها به صرفه‌جویی اقتصادی آن نیز کمک میکند.
زمان سیکل تولید در قالب‌های دو صفحه ای معمولاً کوتاه‌تر از قالب‌های سه صفحه ای است، زیرا در این نوع قالب، صفحه‌ی دیگری وجود ندارد که مرحله‌ی مازادی به فرایند تولید اضافه کند؛ بنابراین، سرعت تولید بالاتر خواهد بود.
قالب‌های دو صفحه ای انتخاب بسیار خوبی برای تولید قطعات کوچک با زیر برش کم یا هندسه‌های ساده هستند و می‌توانند قطعات مختلفی را تولید کنند.
به دلیل سادگی طراحی، امکان اعمال تغییرات در قالب یا سازگاری آن با طراحی‌های جدید و تغییرات فرآیند تولید، آسان‌تر است. سیستم پران نیز در این قالب ساده است و قطعات به راحتی از قالب خارج می‌شوند.
معایب قالب تزریق دو صفحه ای
اگرچه استفاده از قالب تزریق دو صفحه ای مزایای زیادی دارد، اما معایبی آن را نیز باید در نظر گرفت. به دلیل فشار تزریق بالا در خط جدایش، احتمال ایجاد فلش وجود دارد. در صورت وجود حفره های بیشتر یا عدم دقت در آب‌بندی صفحات قالب، گرانول مذاب می‌تواند در محل خط جدایش باعث ایجاد پلیسه شود.
با وجود یک خط جدایش قالب تزریق دو صفحه ای برای قطعاتی با زیر برش‌ها یا هندسه‌های پیچیده مناسب نیست و محل قرارگیری گیت تزریق در این قالب محدود است؛ زیرا معمولاً فقط یک محل برای گیت تزریق در نظر گرفته‌می‌شود.
در مقایسه با قالب تزریق سه صفحه ای ، قالب دو صفحه ای انعظاف‌پذیری کمتری دارد. در نتیجه برای تولید محصولاتی با هندسه های پیچیده نمی‌توان از این قالب ها استفاده کرد.
قالب پلاستیک سه صفحه ای برخلاف قالب دو صفحه ای شامل یک صفحه اضافی به نام صفحه راهگاه است که انعطاف‌پذیری بیشتری را در فرآیند تولید فراهم می‌سازد. اما این دسته از قالب ها نیز مزایا و معایب خود را دارد که در ادامه به بررسی آن‌ها می‌پردازیم.
مزایای قالب تزریق پلاستیک سه صفحه ای
به دلیل وجود صفحه جداکننده اضافی، راهگاه و گیت‌ها به طور خودکار همراه با باز شدن قالب جدا می‌شوند. بنابراین، نیازی به انجام عملیات دستی برای جداسازی گیت تزریق از قطعه وجود ندارد.
طراحی قالب تزریق پلاستیک سه صفحه ای امکان قرار دادن گیت‌ها در هر نقطه از سطح بالایی یا پایینی قطعه را فراهم میکند. این موضوع موجب تولید قطعات با کیفیت سطح بهتر می‌شود و به دلیل جریان راحت‌تر پلاستیک مذاب، تولید قطعه‌ی ناقص به حداقل می‌رسد.
معایب قالب قالب پلاستیک سه صفحه ای
هزینه ساخت قالب بالاتر از قالب تزریق پلاستیک دو صفحه ای است. علاوه بر این با ماشین‌کاری بیشتر، وزن قالب سنگین‌تر و زمان ساخت طولانی‌تر خواهد بود.
با توجه به اینکه اکثر این قالب ها به صورت چند کویتی ساخته‌می‌شود و راهگاه طولانی تری نیز تولید میکند؛ گرانول بیشتری نیز مصرف می‌شود، که منجر به افزایش ضایعات می‌شود. علاوه‌بر آن طراحی مکانیزم قالب سه صفحه ای پیچیده‌تر است و به تخصص و زمان بیشتری برای ساخت نیاز دارد.

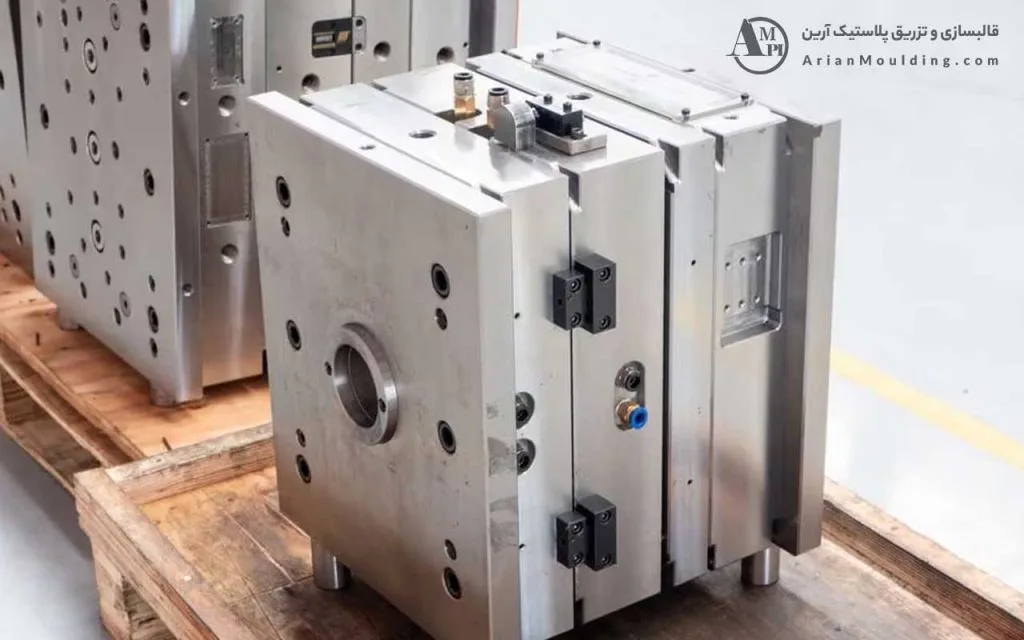

جمع بندی، کدام قالب بهتر است ؟
اگر بخواهیم به طور خلاصه، تفاوت اصلی میان قالب دو صفحه ای و قالب پلاستیک سه صفحه ای را بررسی کنیم، باید بگوییم که در قالب دو صفحه ای، راهگاه روی صفحه سنبه و ماتریس قرار دارد که در خط جدایش واقع شده است. همچنین راهگاه همراه با قطعه و به وسیله سیستم پران از قالب خارج می‌شود.
در مقابل، در قالب تزریق پلاستیک سه صفحه ای ، راهگاه روی صفحه‌ی راهگاه باقی می‌ماند و سپس در مرحله‌ی دیگری جدا می‌شود. این نوع قالب از نظر ساختار پیچیده‌تر و هزینه‌برتر از قالب دو صفحه ای است.
علاوه بر این، ساخت قالب دو صفحه ای بسیار ساده‌تر و مقرون‌به‌صرفه‌تر است. در حالی که قالب پلاستیک سه صفحه ای به دلیل داشتن پیچیدگی بیشتر در ساختار و نرخ ضایعات بالاتر ، برای تولید هر قطعه‌ای توصیه نمی‌شود.
هنگام تصمیم‌گیری میان قالب دو صفحه ای و قالب پلاستیک سه صفحه ای باید توجه داشت که قالب تزریق سه صفحه ای به دلیل مکانیزم پیچیده، زمان سیکل طولانی‌تری دارد. همچنین برای استفاده از این قالب‌ها به دستگاه تزریق پلاستیک بزرگ‌تری نیاز دارید، زیرا فاصله حرکتی آن‌ها نسبت به قالب تزریق پلاستیک دو صفحه ای بیشتر است.
چگونه میان قالب تزریق دو صفحه ای یا قالب سه صفحه ای انتخاب کنیم؟
انتخاب میان قالب تزریق پلاستیک دو صفحه ای و مکانیزم قالب سه صفحه ای به نیازهای خاص پروژه شما بستگی دارد. برخی ملاحظات کلیدی عبارت‌اند از:
۱. پیچیدگی قطعه
- برای قطعات ساده و تخت، قالب پلاستیک دو صفحه ای معمولاً کافی است.
- برای هندسه‌های پیچیده یا قطعاتی که به چند گیت تزریق نیاز دارند، مکانیزم قالب سه صفحه ای انتخاب مناسب‌تری است.
۲. هزینه و حجم تولید
- قالب پلاستیک دو صفحه ای معمولاً مقرون‌به‌صرفه‌تر بوده و برای تولید انبوه قطعات ساده گزینه‌ای بهینه محسوب می‌شوند.
- مکانیزم قالب سه صفحه ای هرچند سرمایه‌گذاری اولیه بیشتری می‌طلبند، اما در طراحی گیت انعطاف‌پذیرتر هستند.
قالب سازی تزریق پلاستیک آرین | انتخاب حرفه‌ای ها برای ساخت قالب تزریق پلاستیک سه صفحه ای
با وجود کارشناسان مجرب در قالب سازی تزریق پلاستیک آرین و سال ها تجربه در زمینه‌ی طراحی و ساخت انواع مکانیزم قالب سه صفحه ای ، افتخار همکاری با برترین برند های مطرح تولید محصولات پلاستیکی را داشته ایم.
ویدیویی که مشاهده می‌کنید، تنها نمونه‌ای از پروژه‌های موفقی است که توسط مجموعه‌ی قالب سازی تزریق پلاستیک آرین برای برندهای معتبر انجام شده است.
تجربه ما در طراحی و ساخت انواع قالب‌های دو صفحه ای و قالب تزریق پلاستیک سه صفحه ای، با استفاده از تجهیزات دقیق و مواد اولیه استاندارد، این امکان را فراهم کرده است که قطعاتی با کیفیت بالا، دوام مناسب و ظاهری بی‌نقص به مشتریان ارائه کنیم.
ما در قالب سازی تزریق پلاستیک آرین ، علاوه بر طراحی و ساخت قالب، خدمات تزریق پلاستیک در تیراژهای مختلف را نیز ارائه می‌دهیم تا مسیر شما از ایده تا محصول نهایی کوتاه‌تر و مطمئن‌تر باشد.
بنابراین اگر شما هم به دنبال یک شریک مطمئن برای ساخت قالب پلاستیک دو صفحه ای ، قالب پلاستیک سه صفحه ای و یا تولید محصولات پلاستیکی هستید؛ تیم مجرب ما آماده خدمات‌رسانی متناسب با نیازهای خاص پروژه شما خواهد‌بود.
برای کسب راهنمایی و مشاوره بیشتر در خصوص ساخت انواع قالب های تزریق پلاستیک؛ همین حالا با ما تماس بگیرید.
مطالعه بیشتر
اگر این مطلب برایتان مفید بوده و علاقه‌مندید درک عمیق‌تری از دنیای قالب‌سازی پیدا کنید، پیشنهاد می‌کنیم مقالات زیر را از دست ندهید. هر کدام از این مطالب با زبانی ساده اما تخصصی تهیه شده‌اند تا شما را با جنبه‌های مهم و کاربردی قالب‌سازی آشنا کنند.
نگاهی جامع به تاریخچه و اهمیت قالب‌سازی به عنوان ستون اصلی تولید در صنایع امروز
بررسی اجزای اصلی قالب تزریق و نحوه کارکرد آن‌ها برای دستیابی به بهترین کیفیت محصول
معرفی یکی از قالب‌های پرکاربرد و مزیت‌های آن در افزایش دقت و طول عمر تولید مخصوص درب بطری پلاستیکی
سوالات متدوال پیرامون قالب سه صفحه ای
۱. قالب تزریق پلاستیک سه صفحه ای چیست و چه تفاوتی با قالب های دو صفحه ای دارد؟
قالب تزریق پلاستیک سه صفحه ای شامل صفحه راهگاه اضافی است که امکان استفاده از چندین نقطه تزریق و توزیع بهتر گرانول مذاب را فراهم میکند، در حالی که قالب های دو صفحه ای ساده‌تر و اقتصادی‌تر است.
۲. قالب های سه صفحه ای در چه صنایعی بیشتر استفاده می‌شوند؟
عمدتاً در صنایع الکترونیک، خودرو، تجهیزات پزشکی و کالاهای مصرفی که نیاز به دقت بالا و جزئیات ظریف دارند، کاربرد دارند.
۳. قالب پلاستیک سه صفحه ای چگونه به کاهش ضایعات کمک میکند؟
با طراحی صفحه راهگاه و توزیع بهینه گرانول مذاب، میزان پرشدگی ناقص و فلش کاهش می‌یابد و اتلاف مواد کمتر می‌شود.
۴. سیستم راهگاه در قالب پلاستیک سه صفحه ای چگونه کار میکند؟
صفحه راهگاه جداگانه مسیر جریان پلاستیک را به حفره‌ها هدایت میکند و امکان استفاده از چندین نقطه تزریق را فراهم می‌سازد.
۵. مزایای استفاده از قالب تزریق سه صفحه ای چیست؟
استفاده از چندین گیت تزریق، کیفیت سطح بهتر قطعات، کاهش عیوب ظاهری و انعطاف‌پذیری در طراحی قطعات پیچیده از مزایای اصلی آن است.
